UJK Fräsen | Werkzeuge Oberfräsenlift

Beschreibung

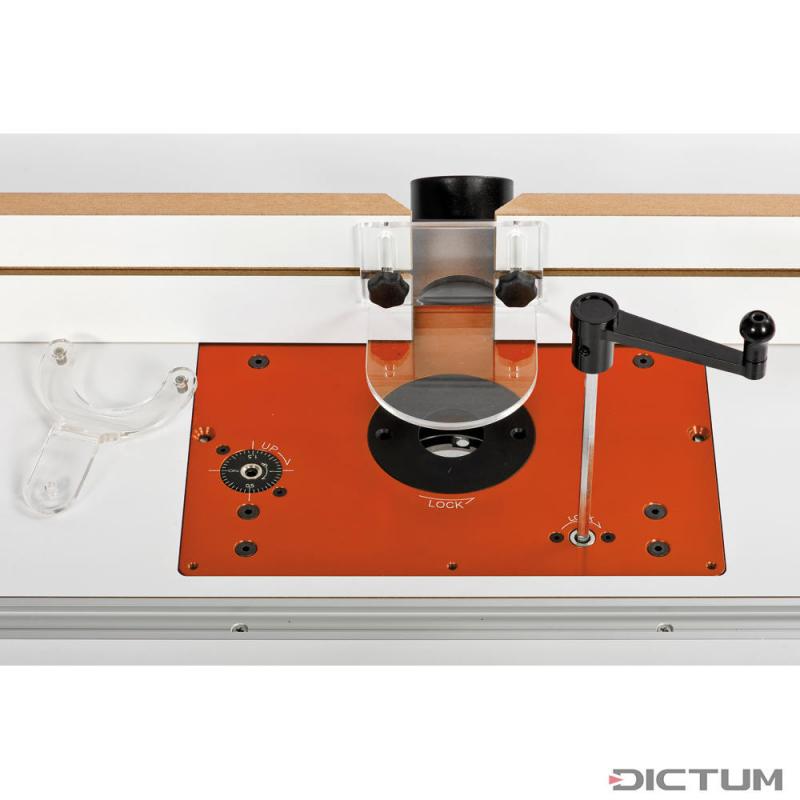

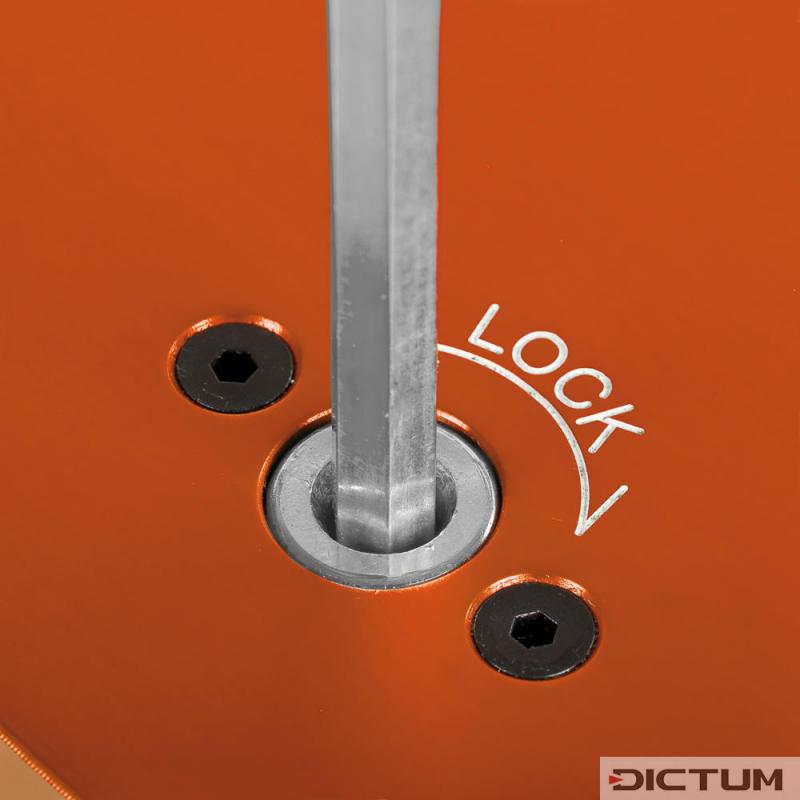

Das Anheben und Absenken einer in einem Frästisch eingespannten Oberfräse kann mühsam sein, wenn Sie zur Höhenverstellung jedes Mal unter die Frästischplatte greifen müssen. Die Höhenverstellung von oberhalb der Frästischplatte macht das Arbeiten um vieles einfacher. Der UJK Oberfräsenlift ist eine Lösung für die schnelle, präzise Fertigung von Frästeilen auf vielen Frästischen. Das kompakte Design wurde entwickelt, um direkt in UJK Frästische und mit etwas Anpassung in die meisten Tischaufbauten zu passen. Einbaumaße 305 x 229 x 6 mm. Die Höhenverstellung erfolgt bequem von oben durch Einfügen der Handkurbel in den Verstellmechanismus. Jede Drehung der Kurbel hebt oder senkt den Fräser um genau 2 mm und die integrierte Milimeter-Skala mit 0,05 mm Teilstrichen erlaubt sehr präzise Einstellungen. Eine Spindelarretierung ermöglicht die Fixierung der Einstellung in jeder gewünschten Position. Der Oberfräsenlift ist an allen vier Ecken durch eine Gewindestange mit der Montageplatte verbunden. Das garantiert eine sehr hohe Stabilität und Verwindungssteifigkeit. Der Verstellmechanismus wird durch eine Kette, die eine Endlosschleife zwischen vier Kettenrädern bildet, angetrieben. Oberfräsen werden entweder direkt oder mittels der mitgelieferten Adapterplatte an dem Lift befestigt. Je nach Oberfräsenmodell werden zusätzliche Maschinenschrauben benötigt. Vorteile: Schnelle und präzise Feineinstellung oberhalb der Frästischplatte 90 mm Höhenverstellung möglich Spindelarretierung für zusätzliche Sicherheit Spielfreie Säulenführung Umlaufender Kettenantrieb Fräserwechsel von oberhalb der Frästischplatte Passt direkt in alle UJK Frästische Aus Aluminiumguss gefertigt, Montageplatte präzisionsgeschliffen und eloxiert Einbaumaße 305 x 229 x 6 mm Aufbauhöhe (verringerte Frästiefe) 14,5 mm Inkl. Montageanleitung in deutscher und englischer Sprache
